Alle Filter-Rahmen Produkte werden in einem zertifiziertem Reinraum der Klasse 7 gefertigt.



JOMESA Filter-Rahmen FR60x60 zur Filteranalyse und permanenten Speicherung der Filtermembrane.





JOMESA Filter-Rahmen bestehen aus einem Unterteil aus Plastik und einer Glasabdeckung.
Die Rückseite kann beschriftet werden.
Da Filtermembrane in Dicke variieren müssen sie mit einer Papierunterlage gegen Verrutschen gesichert werden. Diese Papierunterlage hift auch bei der zentrischen Auflage der Filter.
Die Glasrahmen werden mit einer Industrie-Waschmaschine gewaschen und getrocknet mit HEPA-
gefilteter Luft.
Nach Waschen und Trocknung werden die Rahmen in einem Reinraum der Klasse 7 konfektioniert.


JOMESA Dia-Rahmen JD60x60




Entnahme der inneren Reinraumverpackung


Vorderseite Dia-Rahmen


Rückseite Dia-Rahmen

JOMESA Dia-Rahmen bestehen aus 2 gleichen Glasrahmen
Die Glasrahmen werden in einer Industrie-Waschmaschine gewaschen und in HEPA gefilterter Luft getrocknet.
Nach Waschen und Trocknung werden sie in einem Reinraum der Klasse 7 verpackt.
Um die Reinraumtauglichkeit zu gewährleisten sind die Dia-Rahmen zweifach verpackt. Die innere PE-Verpackung kann herausgehoben werden und in einen Reinraum transportiert werden. Dadurch bleiben alle Kontaminationen durch Transport und Kartonage außerhalb des Reinraumbereichs.


JOMESA SEM Filter-Rahmen SEM60x60
Die Messung (nicht leitender) Filter in einem REM führt zur Aufladung der Partikel, welche dann "wegspringen" können.
JOMESA hat ein patentiertes Verfahren (US 11,318,727 B2 and DE 10 2018 121 948 B4) zum Fixieren der Partikel bei REM Analysen entwickelt.




Fixierlösung

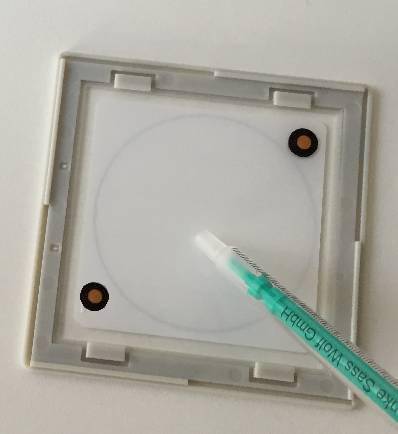

Anwendung der Fixierlösung


Auflegen des Filters


Abdeckung des Filters



SEM Filter-Rahmen bestehen aus einer Glasunterlage (auf die der Filter gelegt wird) mit 2 Markierungen auf dem Glas. Die Markierungen sind sowohl im optischen als auch im REM sichtbar.
Durch Bestimmung der Position der Marker im optischen und REM Mikroskop werden die Koordinatensysteme der beiden Mikroskope synchronisiert. Damit sind die Positionen der Partikel relativ zu den Markierungen bekannt.


Dieses Verfahren ist die Basis der korrelativen Mikroskopie.
Korrelative Mikroskopie bedeutet: Abscannen und Auswertung der Filter im optischen Mikroskop (was sehr schnell geht) und anschließend Auswertung der "interessanten" Partikel im REM-EDX Mikroskop. Dadurch wird
das sehr zeitintensive Abscannen des gesamten Filters im REM vermieden.

Die obere Glasabdeckung hat einen Abstandshalter (Spacer), welcher verhindert, dass die Partikel mit der Glasabdeckung Kontakt haben.
Auf der Aussenseite des SEM Filter-Rahmens kann Information aufgebracht werden.


Filter-Archivierung


Beschreibung
(VPE = Verpackungseinheit)



JOMESA Filter-Rahmen
1 VPE = 20 Filter-Rahmen
(Artikel No. FR60x60



JOMESA Dia-Rahmen
1 VPE = 20 Dia-Rahmen
Doppelt verpackt für Reinraum Transfer
(Artikel No.JD60x60)



JOMESA SEM-Filter-Rahmen
1 VPE = 16 SEM-Mounts
(Artikel No. SEM60x60)



JOMESA Fixierlösung
1 VPE = 25ml
(Artikel No. FSACR1)



Papierunterlage mit 51mm Kreis.
1VPE = 100 Stück
(Artikel No. DRPJ51)

Papierunterlage mit 49mm Kreis.
1VPE = 100 Stück
( Artikel No. DRPJ49)

Papierunterlage mit 47mm Kreis.
1VPE = 100 Stück
( Artikel No. DRPJ47)

Papierunterlage mit 25mm Kreis.
1VPE = 100 Stück
( Artikel No. DRPJ25)

Andere Kreisdurchmesser auf Anfrage.



Klarsichthülle für 9 Filter-Rahmen
1VPE = 10 Stück.
Artikel No. DRK92)

Ordner
für Klarsichthüllen.
(Artikel No. DRO2)
