Bestimmung des mittleren Dendritenarm Abstandes

Ein Qualitätsmerkmal von Aluminium Werkstücken ist der mittlere Dendritenarm Abstand. Wegen der unterschiedlichen Lage des Schliffes kann dieser nur interaktiv bestimmt werden.

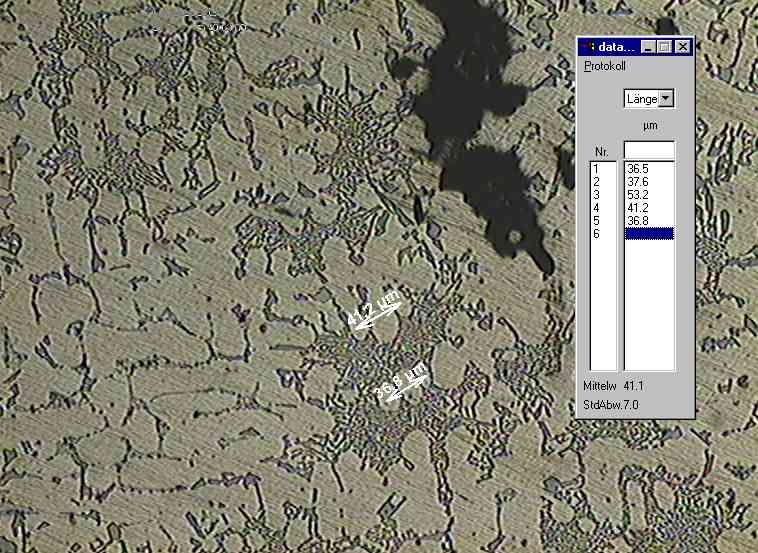

In der PicEd Cora Bildanalyse wird dies im Menue Vermessung Punkt-Punkt ausgeführt. Hier wird eine temporäre Linie von der Mitte des Arms an einem Ende zu der Mitte des Arms am anderen Ende gezogen. Nach dem Aufsetzen der Linie können Anfangs und Endpunkt noch verschoben werden. Nach Fixieren des Resultates (z.B. mit der Enter-Taste) wird das Ergebnis ins Bild geschrieben.

Mitlaufender Notizzettel:

Die einzelnen Messergebnisse können in einem Notizzettel untereinander aufgeschrieben werden. Dies erfolgt automatisch wenn der Notizzettel angeschaltet ist. Der Notizblock berechnet auch Mittelwert, Standardabweichung und andere Größen aus den aufgesammelten Messwerten.

Diese elektronische Hilfe ist vor allem dann wertvoll, wenn viele Bilder auszuwerten sind und nur das Ergebnis aller Bilder relevant ist.

Speicherung in der Datenbank:

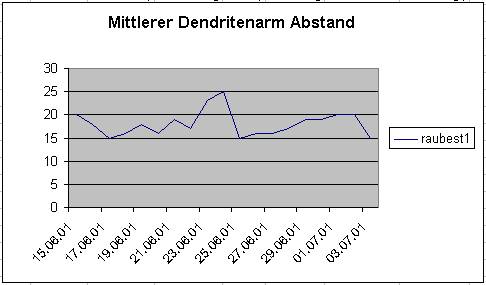

PicEd Cora erlaubt die Erstellung und Verwaltung einer (Bild)Datenbank im MS-Access Format. Wie alle Meßwerte können auch die Ergebnisse der Dentritenarm Vermessung in die Datenbank geschrieben werden. Auf die Datenbank kann direkt mit MS-Excel zugegriffen werden. Hierdurch können statistische Auswertungen ohne Daten­konversionen gemacht werden. Datensätze können als Report ausgedruckt und als email verschickt werden.
