Bei einer CAD Zeichnung ist die Zuordnung der logischen (DXF) Einheit zu physikalischer Länge ebenfalls festgelegt.
|
Bildanalyse System PicEd Cora: |
| Bei einer Mikroskopaufnahme ist
durch die gewählte Vergrößerung und einmalige Kalibrierung des Systems
die Zuordnung der Bildpunkte zu physikalischer Länge festgelegt.
Bei einer CAD Zeichnung ist die Zuordnung der logischen (DXF) Einheit zu physikalischer Länge ebenfalls festgelegt. |
|

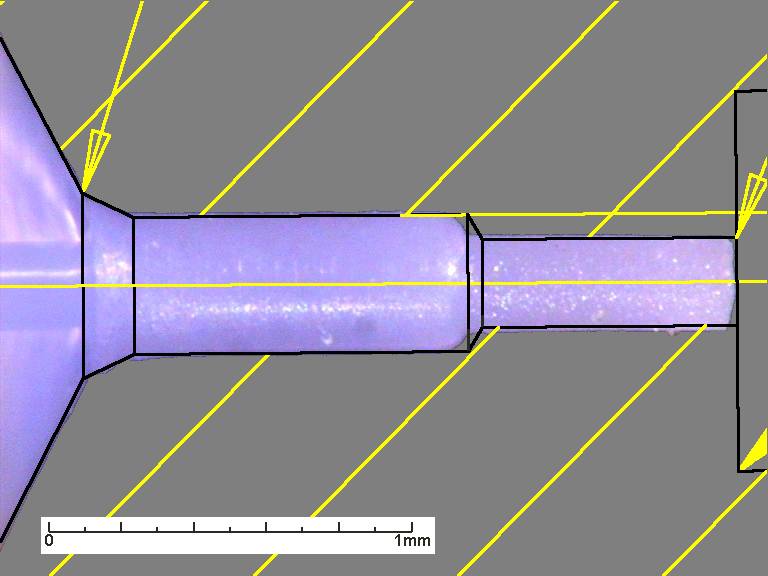

| Kunststoffteil in einer Dieseleinspritzpumpe |
|
Der DXF-Vergleich der PicEd Bildanalyse erlaubt die Einblendung der Konstruktionszeichnung im DXF-Format in die Mikroskopaufnahme des Werksstückes. Das PicEd Modul verrechnet diese beiden Längeninformationen, so dass die DXF Datei mit der richtigen Größe ins Mikroskopbild eingeblendet wird.
|
 |

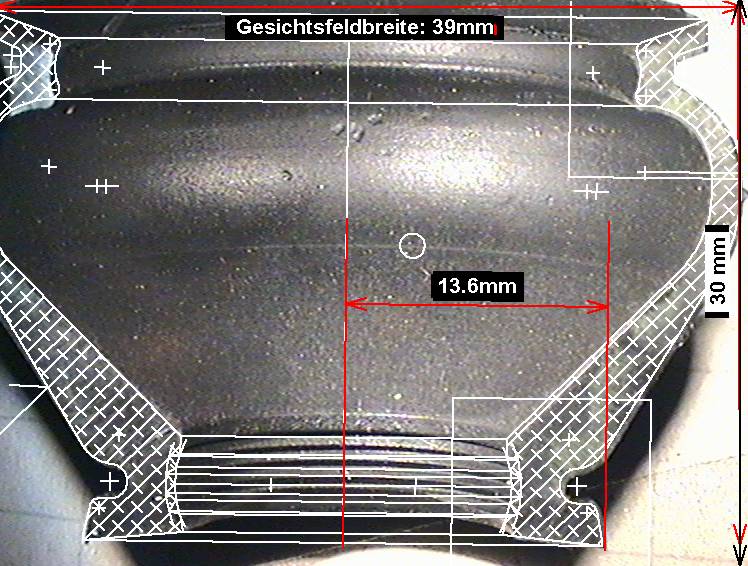

| Gummi Dichtungsbalg |
|
Um unabhängig von der Positionierung des Werkstückes bei der Aufnahme zu sein, kann man die DXF Datei noch verschieben und drehen. Die Überlagerung der Konstruktionszeichnung auf das Mikroskopbild kann per Maus oder (pixelgenau) mit der Tastatur erfolgen.
|
 |
|
Mit der eingeblendeten DXF-Zeichnung kann man die Maßhaltigkeit überprüfen und Abweichungen ausmessen und dokumentieren. Das zusammengesetzte Bild (Mikroskopbild und DXF-Datei) kann abgespeichert und weiterverarbeitet werden (email, Berichte).
|
 |

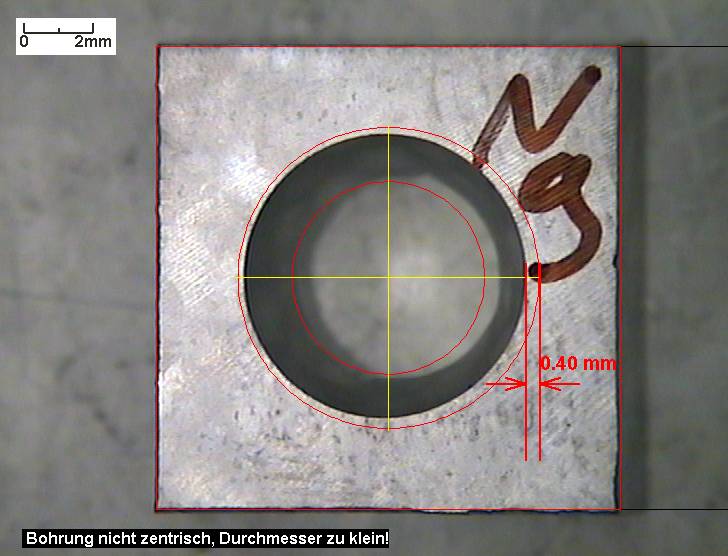

| Hartmetall Schneidplatte |
