Bildanalyse System PicEd Cora: Leiterplatten Fertigung |
Berichtserstellung
1. Die Erstellung mit dem internen
Report Generator.
Dies ist eine schnelle und einfache Art übersichtliche Berichte zu erstellen
und auszudrucken.
2. Über den Transfer der Daten in
Word 2000.
Diese Möglichkeit wird von den Anwendern mit erhöhtem Formatierungsbedarf
verwendet. (z.B. wenn alle Daten unbedingt auf einer Seite ausgedruckt werden
müssen.
Beispielausdruck mit internem
Reportgenerator:
Protokoll Lagenaufbau: LP QS 1.Quartal 2001
Datensatz 17 von 461
Bild 1 von 7
|
Geprüft durch |
WST |
|
Prüfdatum |
19.02.01 |
|
Schliffnummer |
987 |
|
Lagenzahl |
4 |
|
Prüfanlass |
Erststückprüfung |
|
Prüfung |
Lagenaufbau |
|
Auftragsnummer |
|
|
Kunde |
|
|
Messstrecken mit Toleranzen |

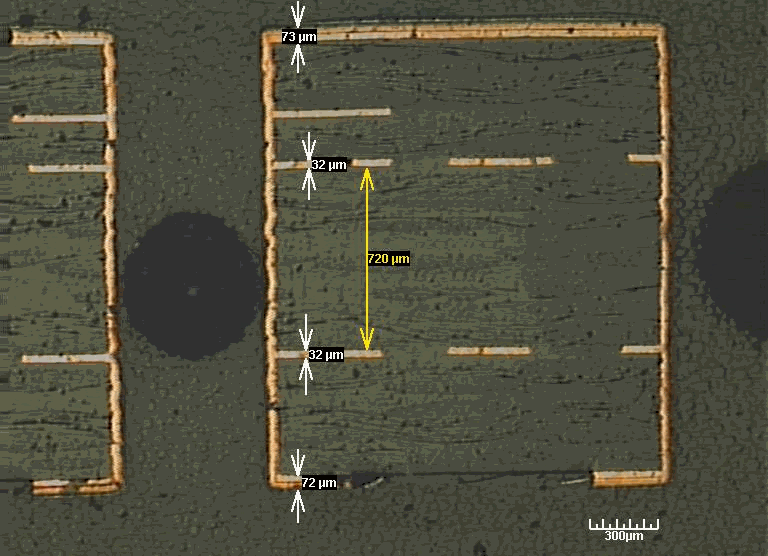

Gemessener Wert (siehe obiges Bild) |
|
L1:Cu-Schichtdicke Soll >/= 50 |
73 |
|
Isolation Soll : 126(Tol.:+/- 26 ) |
|
|
L2:Cu-Schichtdicke Soll: 35(Tol.:+/- 10%) |
32 |
|
Isolation Soll: 710(Tol.:+/- 64 ) |
720 |
|
L3:Cu-Schichtdicke Soll: 35(Tol.:+/- 10%) |
32 |
|
Isolation Soll: 126(Tol.:+/- 26 ) |
|
|
L4:Cu-Schichtdicke Soll: >/= 50 |
72 |
|
Isolation Soll : 126(Tol.:+/- 26 ) |
Kommentar :
Nur zur internen Verwendung, aber dennoch in Datenbank.
Ein Beispiel eines Ausdrucks mit MS-Word findet sich bei der Beschreibung der PicEd Cora Bilddatenbank.
