Härtebestimmung nach Vickers, Brinell und Knoop
Die Methoden:
Die Härte von Materialien wird bestimmt durch Ausmessen des Eindruckes im Material, welcher entsteht, wenn ein sehr harter Gegenstand (z.B. Diamant) mit definierter Kraft auf das Material gepresst wird.
Die Form des Eindruckes ist von der Form des Eindruckskörpers abhängig: eine Raute bei der Methode nach Vickers und Knoop, ein Kreis bei der Methode nach Brinell. Aus den Abmessungen der Raute bzw. des Kreises ergibt sich über definierte Formeln die jeweilige Härtezahl.
Zur bildanalytischen Auswertung wird eine mikroskopische Aufnahme des Eindruckes gemacht und über Analog- oder Digitalkamera in den Rechner gebracht.
Die (einmalige) Kalibrierung des Systems gewährleistet die richtige Zuordnung von Bildpunkten zu physikalischen Einheiten (Mükrometer-Millimeter).
Realisierung in der PicEd Cora Software:
Die Vermessung der Eindrucksgröße erfolgt am digitalisiertem Bild.
Es stehen, entsprechend der drei Härtedefinitionen, drei Felder zur Verfügung, welche entsprechende Hilfsmittel zur ökonomischen Auswertung bereitstellen.
|

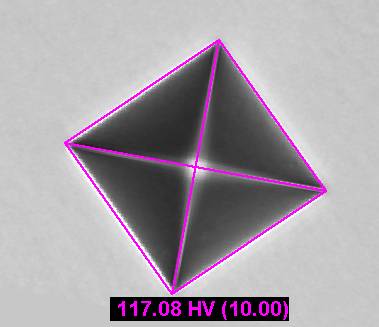

Vermessung der Vickers Härte |
So muss, zum Beispiel bei der Bestimmung der Vickers Härte, nur eine Raute an die Eindrucksdiagonalen angepasst werden.
Bei der Realisierung der Funktion wurde sehr auf den für die alltägliche Arbeit wichtigen Aspekt geachtet, dass die Anpassung mit minimaler Anzahl von Aktionen und Mausklicks vonstatten geht.
Aufgrund des eingegebenen Wertes der Eindruckskraft ergibt sich die Härte. |
Verarbeitung der Ergebnisse:
Die einfachste Möglichkeit ist, die Ergebnisse im Bildausdruck zu dokumentieren. Mit der in der PicEd Software gegebenen Möglichkeit des Normausdruckes wird die in vielen Betrieben eingeführte Dokumentationspraxis in elektronischer Form weitergeführt.
Durch die Datenbank-Optionen des PicEd Systems besteht die Möglichkeit, das Ergebnis der Härteprüfung direkt in ein entsprechendes Feld des Datensatzes übertragen zu lassen. Daher entfällt das fehleranfällige Zwischenprotokollieren auf Papier oder über andere Programme.

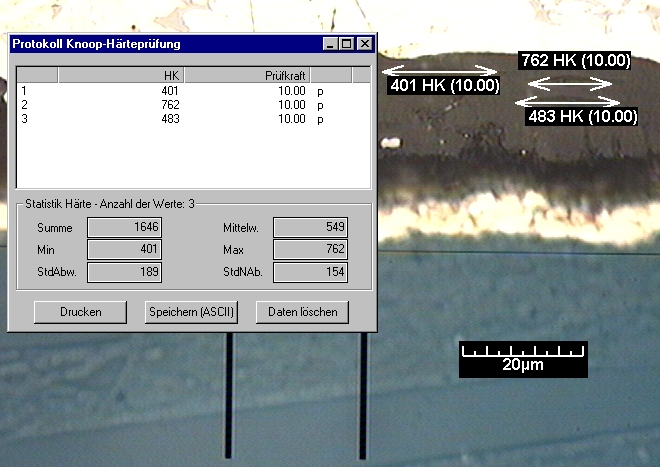

Notizzettel und Datenbank:Oftmals sind mehrere Messungen durchzuführen, es interessieren aber nur Mittelwert und Standardabweichung.
|
|
Durch einen mitlaufenden Notizzettel können mehrere Messungen protokolliert werden.
Das interessierende Ergebnis kann direkt (z.B. durch Anklicken des Feldes Mittelwert) in die Datenbank geschrieben werden.
|
|
FIRMA Qualitätssicherung Werk A |
Datum: Entnahmezeit: Typ: |
Kunde |
||||
|
Position (Grad) |
Härte1 |
Härte2 |
Härte3 |
Härte4 |
||
|
0 |
549 |
560 |
555 |
573 |
||
|
90 |
570 |
549 |
547 |
576 |
||
|
180 |
522 |
572 |
537 |
543 |
||
|
270 |
540 |
530 |
540 |
546 |
||
|
Prüfentscheid:
I.O.: Ja |
||||||
Für die PicEd Cora Datenbanken können Berichte in nahezu beliebiger Formatierung generiert werden.
Hierzu erzeugt man mit den Mitteln von PicEd Cora in MS Word (2000,97) Berichtsvorlagen, die direkt aus der Datenbank gefüllt werden.
Auch die fertigen Berichte sind in der Datenbank ablegbar, womit auch eine vollständige Dokumentationsverwaltung gegeben ist.
